Información general.

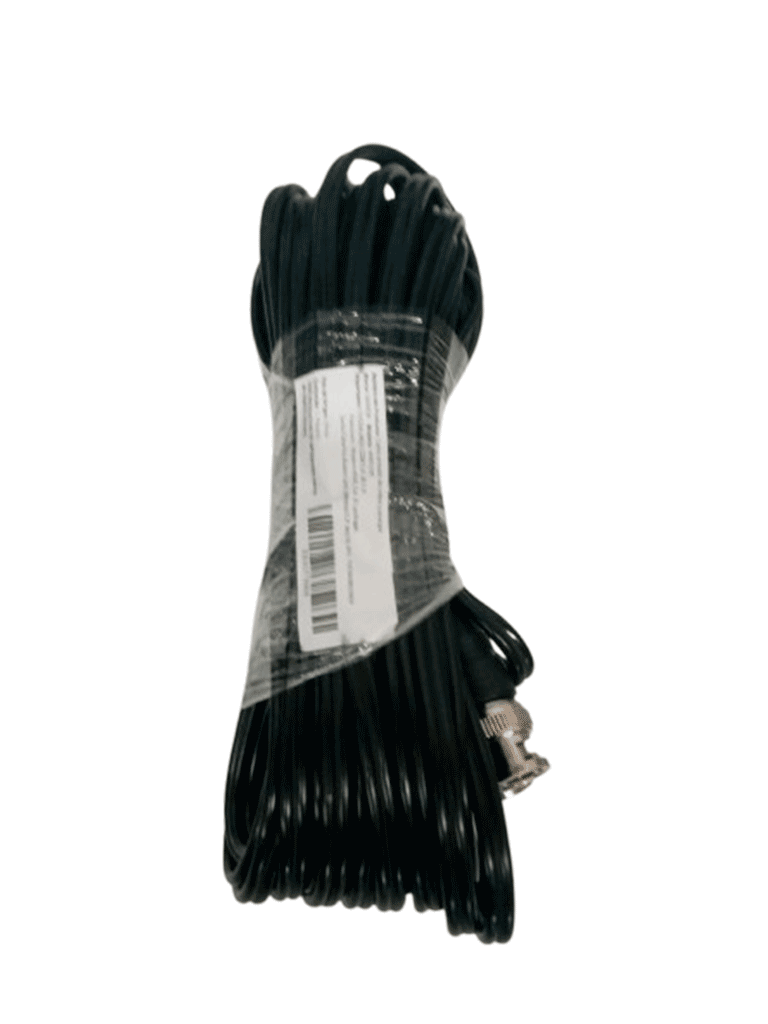

Cable de vídeo y energía de 10 metros formado por dos conductores concéntricos. Un conductor central o núcleo, formado por un hilo sólido o trenzado de cobre (llamado positivo o vivo).

• Un conductor exterior en forma de tubo o vaina, y formado por una malla trenzada de cobre. Este conductor exterior produce un efecto de blindaje y además sirve como retorno de la corriente.
• Todo el conjunto puede estar protegido por una cubierta aislante.

Especificaciones.

Construcción de cables.

• Cable de video: 28 AWG
• Cable de alimentación: 24AWG

Características eléctricas.

• Impedancia de cobre completo: 50 o 75 +/- 2 ohmios
• Temperatura de funcionamiento: -20 ℃ + 75 ℃

Conectores.

• DC MACHO: W-1-004, niquelado
• DC HEMBRA: W-1-005, niquelado
• BNC Silver Male: W-1-0016, plata, carcasa de aleación de zinc con niquelado
