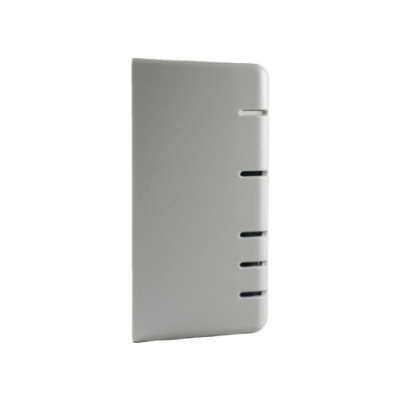

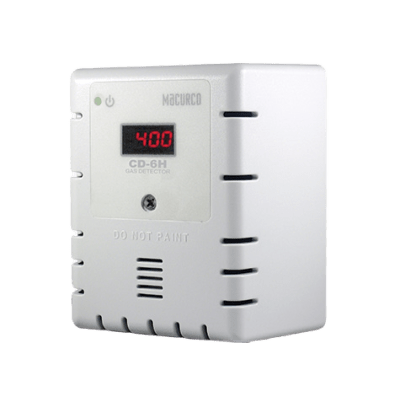

El CD-6H de MACURCO es un detector, controlador y transductor de bajo voltaje, que integra doble relevador, salida seleccionable de 4-20 mA, buzzer y pantalla digital, es un sistema de detección electrónica utilizado para medir la concentración de Dióxido de Carbono (CO2) y proporcionar retroalimentación y control del ventilador/extractor automático para ayudar a reducir las concentraciones de CO2 en aplicaciones comerciales. El CD-6H es un medidor de bajo nivel capaz de registrar de 0-2000 ppm de Dióxido de Carbono.

Características

• Activación del relevador del ventilador: seleccionable en 600, 700, 800, 900, 1000 (por defecto), 1100, 1200, 1300, 1400, 1500 ppm
• Salidas: Relevador de ventilador, Relevador de Alarma y lazo de corriente de 4-20mA
• Controles: Indicador Digital (0-2000 ppm), buzzer, retardo del ventilador, tiempo mínimo de funcionamiento del ventilador.
• Calibrado de fábrica
• Se monta en una caja eléctrica estándar de 4" x 4"
• 0.5 A N.O. o relevador de la alarma NC se conecta a los dispositivos de advertencia o a los paneles de control
• El relevador 5 A SPDT del ventilador controla las válvulas, rejillas o extractores
• Lazo de corriente de 4-20mA - compatible con el Panel de Control del Macurco DVP-120
• Diseño supervisado del sistema: el detector de problemas hará que se activen el relevador del ventilador y el de la alarma
• ETL enlistado a UL 61010-1, CAN CSA C22.2 No 61010-1
• Relevador del ventilador: 5 A, 240 VAC
• Relevador del ventilador con retardo de 0, 1, 3 (por defecto), 5 y 10 minutos
• Configuración de tiempo de ejecución mínimo del ventilador en estado 0 (por defecto), 3, 5, 10 o 15 minutos
• Relevador de la alarma: 0.5A 120 V, 60 VA
• Temperatura de funcionamiento: -18 a 52 ° C, 10 a 90% de humedad relativa sin condensación
• Alimentación: 12 a 24 Vca o 12 a 32 Vcc
• Corriente: @ 24 Vcc 75 mA en alarma, 50 mA en relevador del ventilador y 23 mA en estado de reposo.
• Dimensiones: 114 x 102 x 54 mm
