Descripción

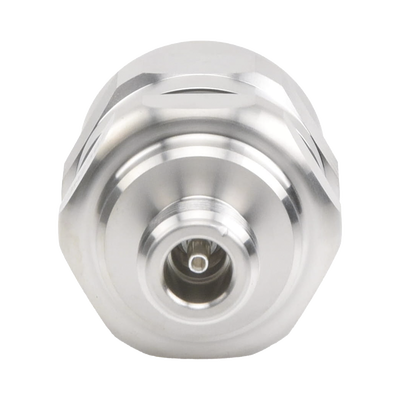

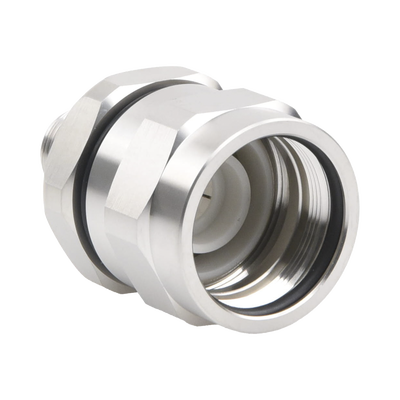

Conector N Hembra para Cable FXL-780, AVA5-50 y AVA5-50FX - Modelo 78EZNF
Introducción
El conector 78EZNF de Andrew / CommScope representa el pináculo de la conectividad RF con su diseño avanzado y especificaciones de alto rendimiento. Este conector tipo N hembra está optimizado para cables FXL-780, AVA5-50 y AVA5-50FX, ofreciendo una solución robusta y eficiente para diversas aplicaciones en telecomunicaciones y radiocomunicaciones.
Especificaciones completas
General
- Tipo de Conector: N Hembra
- Estilo del Cuerpo: Recto
- Marca: EZfit®
- Ángulo de Montaje: Recto
- Nota de Pedido: Producto estándar de CommScope [Global]
Eléctrico
- Impedancia del Conector: 50 ohm
- Banda de Frecuencia Operativa: 0 – 5000 MHz
- Impedancia del Cable: 50 ohm
- IMD de 3er Orden, típico: -116 dBm @ 1800 MHz
- Método de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
- Voltaje de Operación RF, máximo: 707.00 V
- Voltaje de Prueba: 2000 V
- Resistencia del Contacto Exterior, máximo: 0.30 mOhm
- Resistencia del Contacto Interior, máximo: 2.00 mOhm
- Resistencia de Aislamiento, mínimo: 5000 MOhm
- Potencia de Pico, máximo: 10.00 kW
- Pérdida de Inserción, típica: 0.05 dB
Mecánico
- Método de Fijación del Contacto Exterior: Abrazadera
- Método de Fijación del Contacto Interior: Cautivo
- Recubrimiento del Contacto Exterior: Trimetal
- Recubrimiento del Contacto Interior: Plata
- Durabilidad de Unión: 25 ciclos
- Durabilidad de la Interfaz: 500 ciclos
- Método de Durabilidad de la Interfaz: IEC 61169-16:9.5
- Fuerza de Retención del Conector: 1334 N (300 lbf)
- Torque de Retención del Conector: 8.13 Nm (72.00 in lb)
- Fuerza de Inserción: 66.72 N (15.00 lbf)
- Método de Fuerza de Inserción: MIL-C-39012C-3.12, 4.6.9
- Presurizable: No
Dimensiones
- Tamaño Nominal: 7/8 in
- Diámetro: 37.21 mm (1.47 in)
- Longitud: 51.20 mm (2.02 in)
- Peso: 136.00 g (0.30 lb)
Ambiental
- Temperatura Operativa: -40 °C a +85 °C (-40 °F a +185 °F)
- Temperatura de Almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
- Profundidad de Inmersión: 1 m
- Método de Prueba de Inmersión: IEC 60529:2001, IP68
- Método de Prueba de Chorro de Agua: IEC 60529:2001, IP66
- Método de Prueba de Resistencia a la Humedad: MIL-STD-202F, Método 106F
- Método de Prueba de Choque Mecánico: MIL-STD-202F, Método 213B, Condición de Prueba C
- Método de Prueba de Choque Térmico: MIL-STD-202F, Método 107G, Condición de Prueba A-1
- Método de Prueba de Vibración: IEC 60068-2-6
- Método de Prueba de Corrosión: MIL-STD-1344A, Método 1001.1, Condición de Prueba A
Certificaciones
- RoHS 2011/65/EU: Conforme por excepción
- China RoHS SJ/T 11364-2006: Sobre el Valor Máximo de Concentración (MCV)
- ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
El conector 78EZNF es indiscutiblemente una de las mejores opciones en el mercado por su rendimiento superior, durabilidad y diseño robusto. Es ideal para instalaciones exigentes que requieren la máxima fiabilidad.
